三聚氰胺在结晶器里结晶。料浆用结晶器循环泵 通过三聚氰胺结晶器冷却再循环,在冷却器内被冷水冷却到大约42 度-45 度。
来自结晶器的料浆在液位的控制下流向三胺浆液槽。浆料在三胺浆液槽里被离心机给料泵持续的送到离心离心机把三聚氰胺晶体从母液中分离出来。
从离心机里来的三胺晶体用离心机卸料螺旋输送 和干燥器给料输送机送到三胺干燥系统.干燥器使得三胺晶体中水分的含量从 8-10wt%下降到0.1wt%。
干燥器转鼓里的蒸汽加热盘管提供热量,水分依靠转鼓里的逆流热空气流从转鼓里脱除。干燥的热三胺晶体利用空气通过气动输送旋转给料阀进入正压气动输送系统,送往三聚氰胺贮仓。
三胺干燥系统 提供干燥空气给料和处理的辅助设备。来自大气的干燥空气在干燥器入口空气过滤器里过滤,然后在预热器中预热,最后被干燥器进口风机 送到干燥器。
含有氨和水蒸气的湿热空气在干燥器出口空气过滤器里被过滤,然后被干燥器出口鼓风送到氨洗塔。 收集的三胺小颗粒被排放到干燥器出口空气过滤器排放输送机上,与来自离心机卸料螺旋输送机的颗粒在干燥器给料输送机上混合,然后进入干燥器 里干燥。
干燥器结构:意大利Idreco公司干燥器为例
三聚氰胺干燥器是转筒干燥器,由外转筒,刺刀管,蒸汽分配系统,驱动装置,支撑和密封装置组成。
干燥器的外转筒是一个稍微倾斜的转动长筒,它与外转筒内壁焊有的抄板在干燥器工作时是转动的,其中的刺刀部分是固定的。其分三层,三层刺刀管由外到内依次减少。
干燥器的驱动装置由电动机和V型皮带通过液力耦合器,减速箱的传动带动转筒外的大齿圈,支撑部分在转筒两端,包括止推轮。

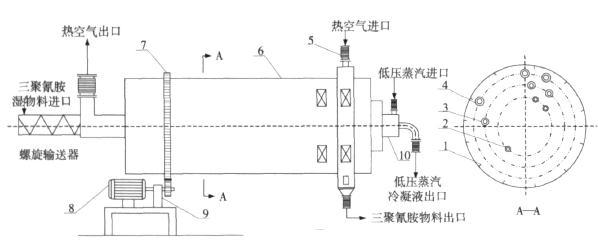

1.1干燥器简图
IDRECO 提供特定的解决方法,研究项目的标准化,提供空气处理,水处理,废品
回收,转化,再使用等技术,
IDRECO创立于1976年.在创始起致力于城市废水,工业废水的钥匙工程.
然后,在八十年代IDRECO快速发展,增添了一个新的部门,专职发展工业烟气处理,如:
• 脱硫工厂
• 脱硝工厂
• 静电除尘
• 布袋过滤
• 气体集成清洁
也就说,IDRECO拥有有关电厂烟气处理的所有技术.
今天,IDRECO在世界工业市场可以提供:
• 饮用水
• 初期废水处理
• 糖和食品处理
• 气体处理和净化
最近,IDRECO开始涉及工业和城市的垃圾焚烧:
|
